この記事の内容
この記事では、I2C通信の基本的な動作を Waveform Render を用いて可視化しています。特に Write動作 と Read動作 のタイミングを、クロック（SCL）とデータ（SDA）の波形で示し、アドレス・R/Wビット・ACK・データビットの流れを整理しています。
I2Cプロトコル タイミングチャート
I2C Write
{"signal": [
{"name": "SCL", "wave": "h.n.|.....|...h"},
{"name": "SDA", "wave": "1033|33433|3401",
"data": [
"A7","A6","A0",
"R/W",
"Ack",
"D7","D6","D0",
"Ack"
]
}
],
"head": {"text": "I2C Write"}
}

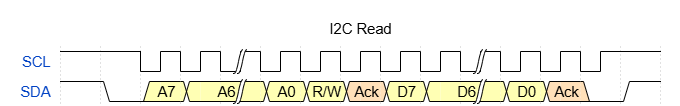

I2C Read
{"signal": [
{"name": "SCL", "wave": "h.n.|.....|...h"},
{"name": "SDA", "wave": "1033|33433|3401",
"data": [
"A7","A6","A0",
"R/W",
"Ack",
"D7","D6","D0",
"Ack"
]
}
],
"head": {"text": "I2C Read"}
}
おわりに
何かの参考になれば。
